Tunel o długości 2255 m składał się będzie z dwóch naw, które zostaną połączone 15 przejściami poprzecznymi oraz dodatkowym przejazdem awaryjnym. Każda z naw będzie miała po dwa pasy ruchu oraz dodatkowy pas awaryjny. Technologia, know-how i maszyna do drążenia tunelu, która zostanie wykorzystana podczas budowy odcinka S19 Rzeszów Południe - Babica, zostały dostarczone przez firmę Acciona, partnera Mostostalu Warszawa.

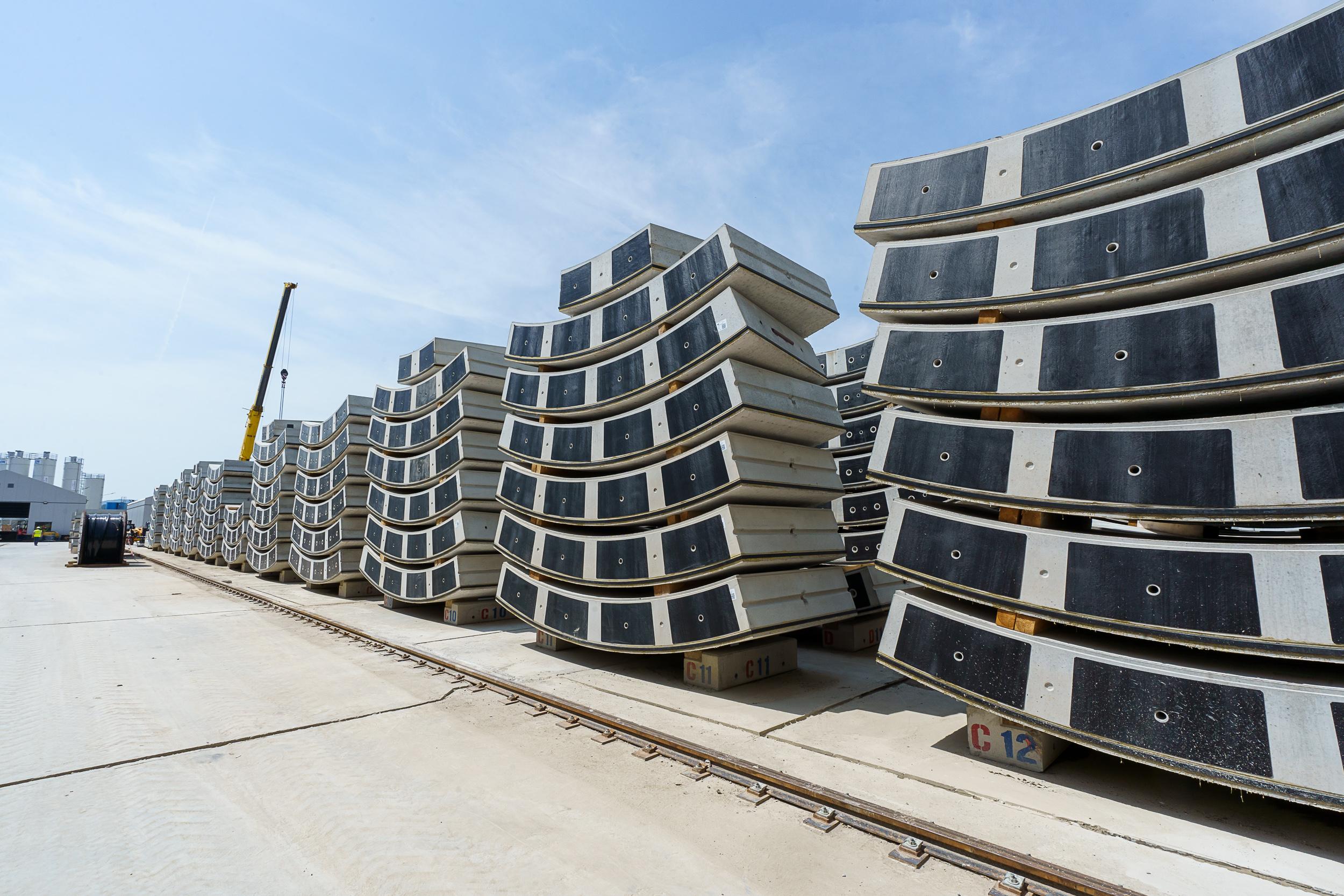

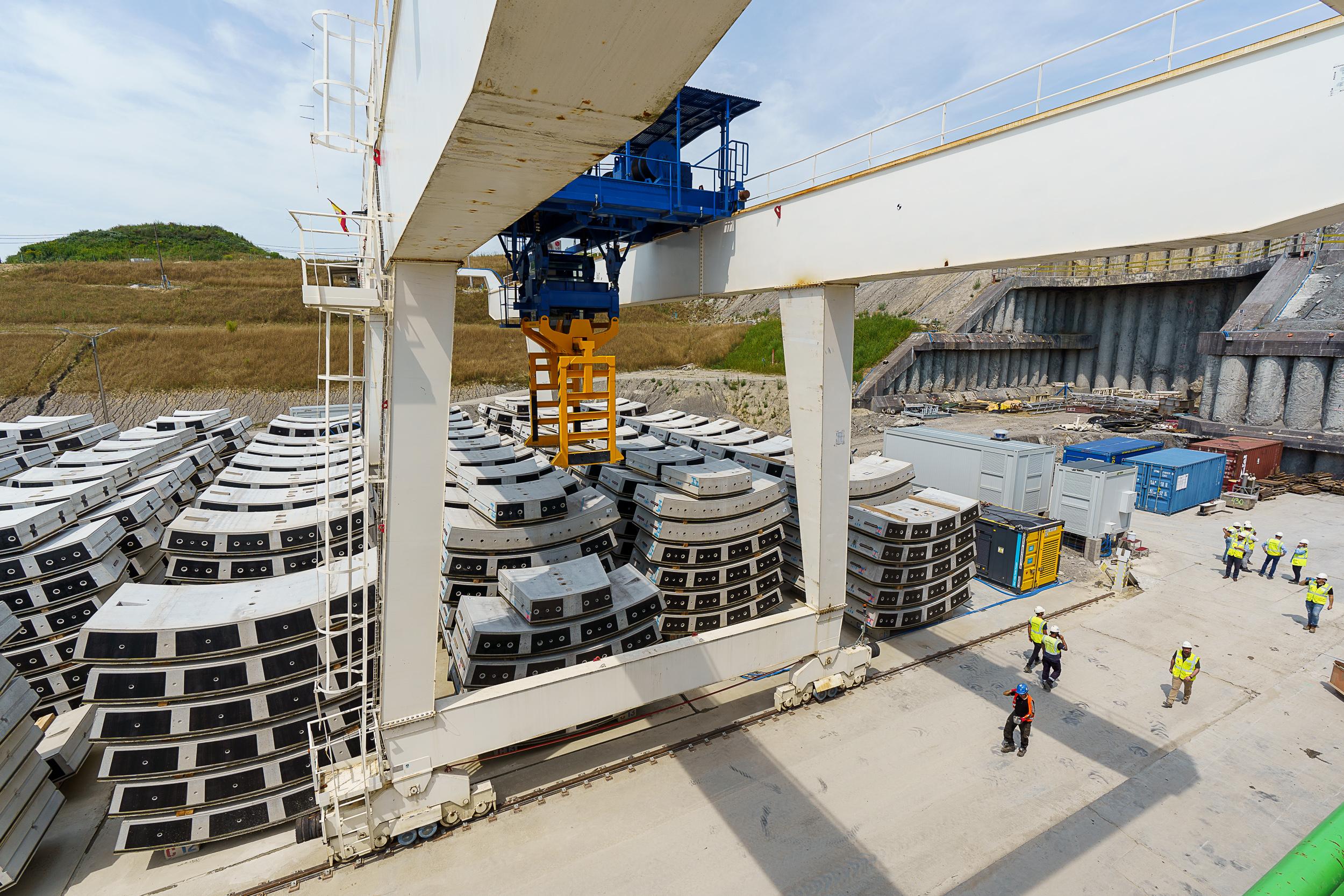

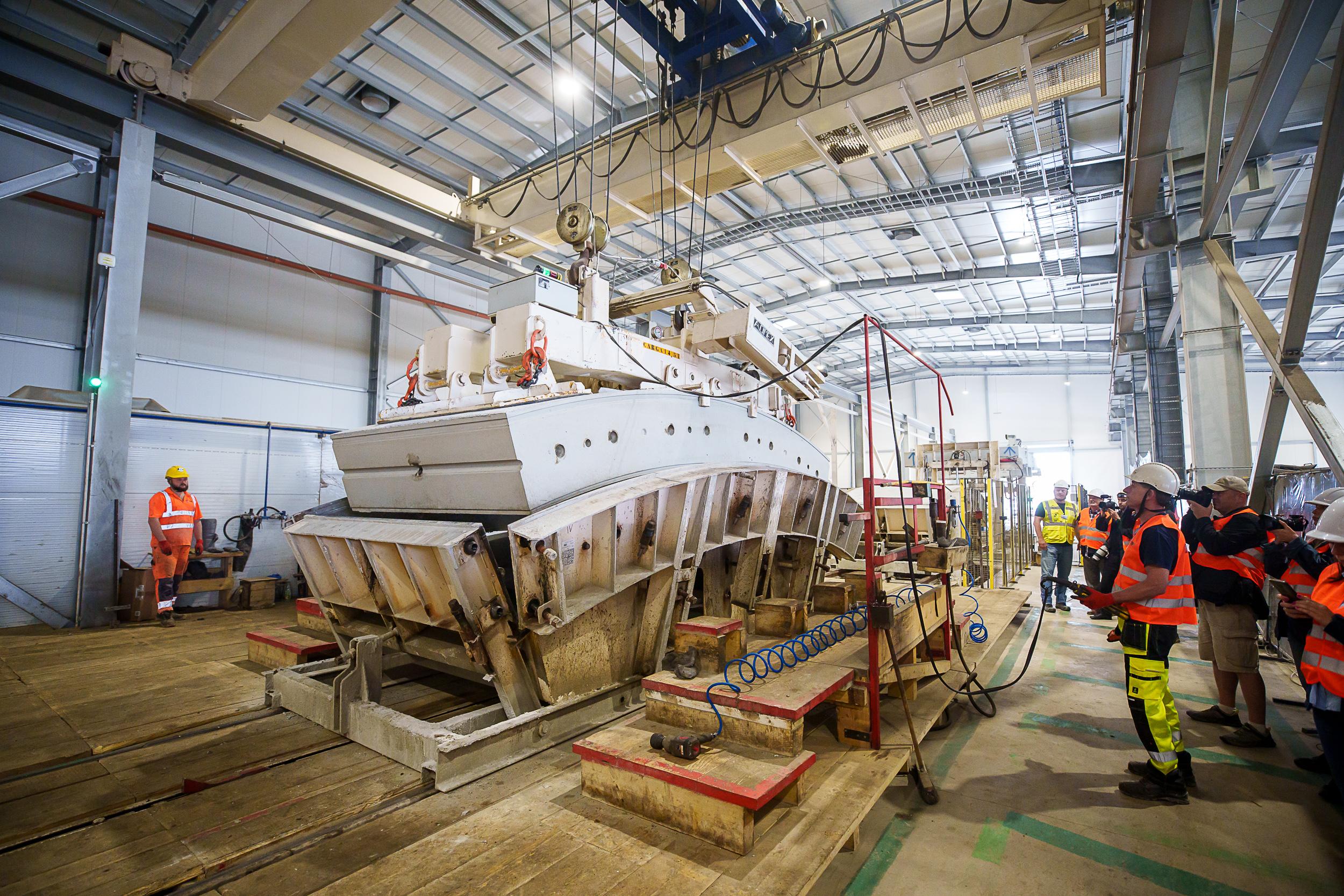

Produkcja elementów obudowy tunelu, tzw. tubingów, odbywa się w hali prefabrykacji bezpośrednio na placu budowy. Zlokalizowana jest ona w Lutoryżu, w miejscu, gdzie docelowo będzie funkcjonowało Miejsce Obsługi Podróżnych (MOP Lutoryż). Hala wyposażona jest w linię produkcyjną, cztery suwnice (największa ma udźwig 60 t) i węzeł betoniarski. Tubingi stanowią rodzaj cylindrycznej obudowy tunelu wykonanej z żelbetu. 10 połączonych tubingów tworzy pierścień. Na obudowę tunelu w Babicy wykorzystanych zostanie przeszło 2230 pierścieni.

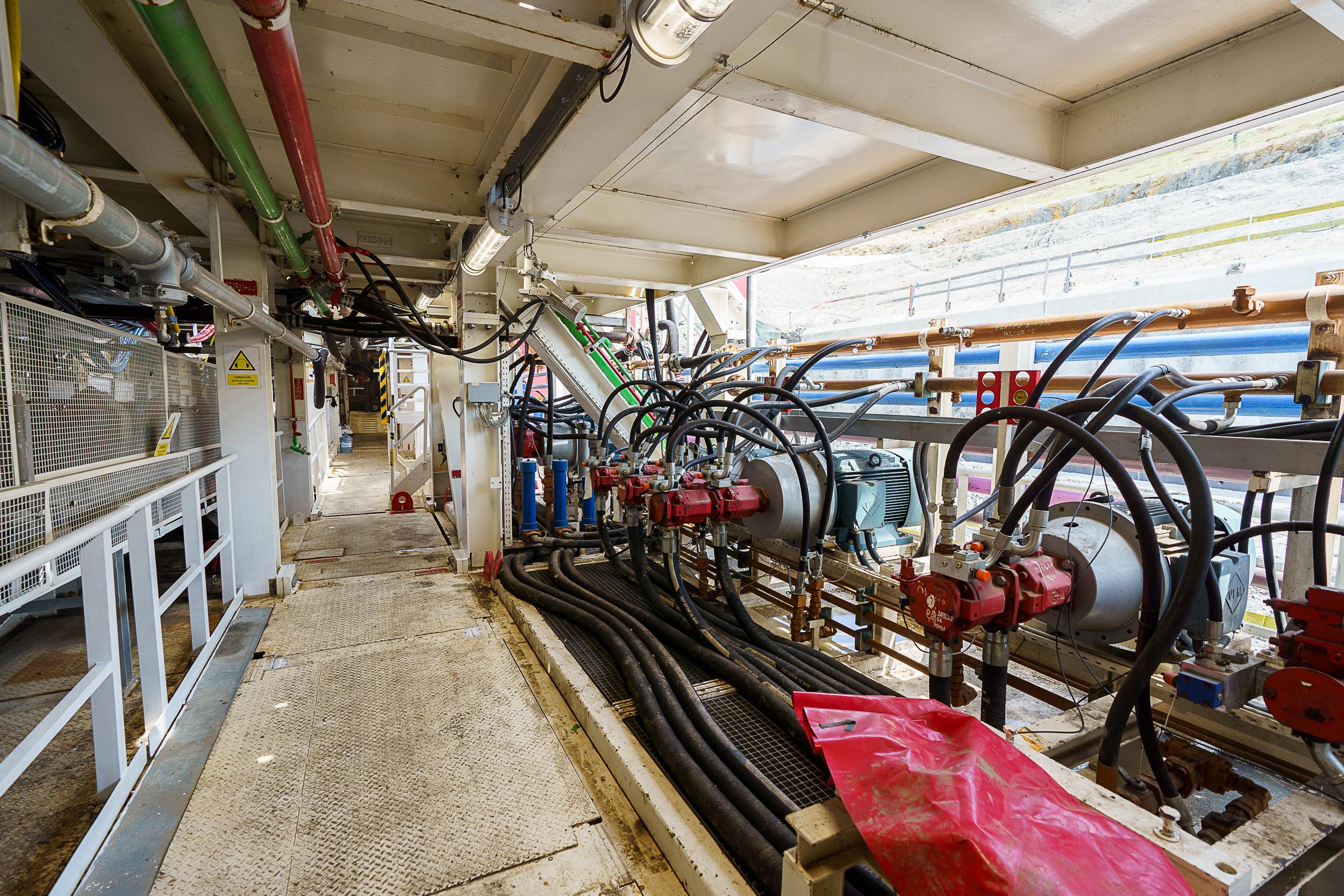

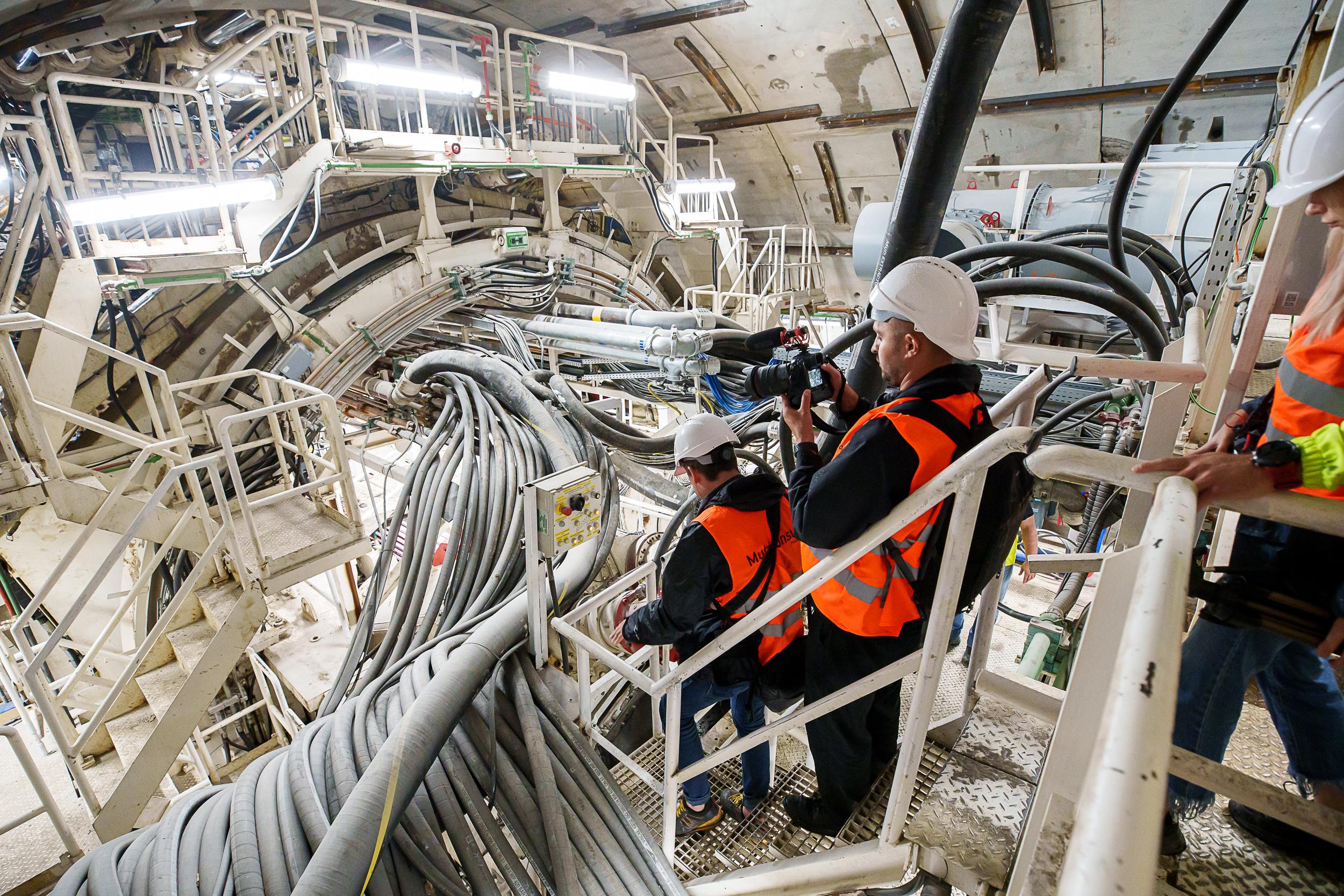

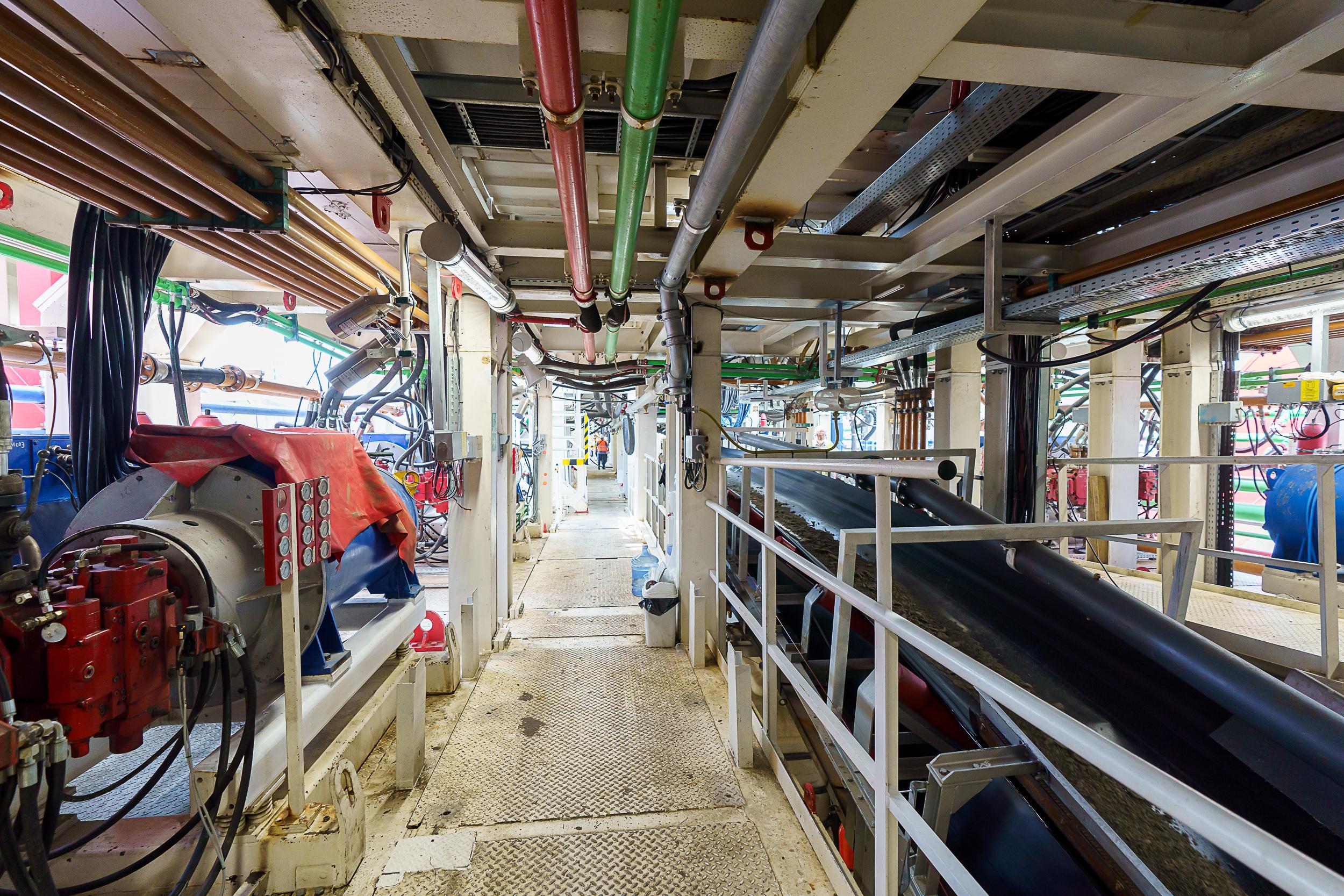

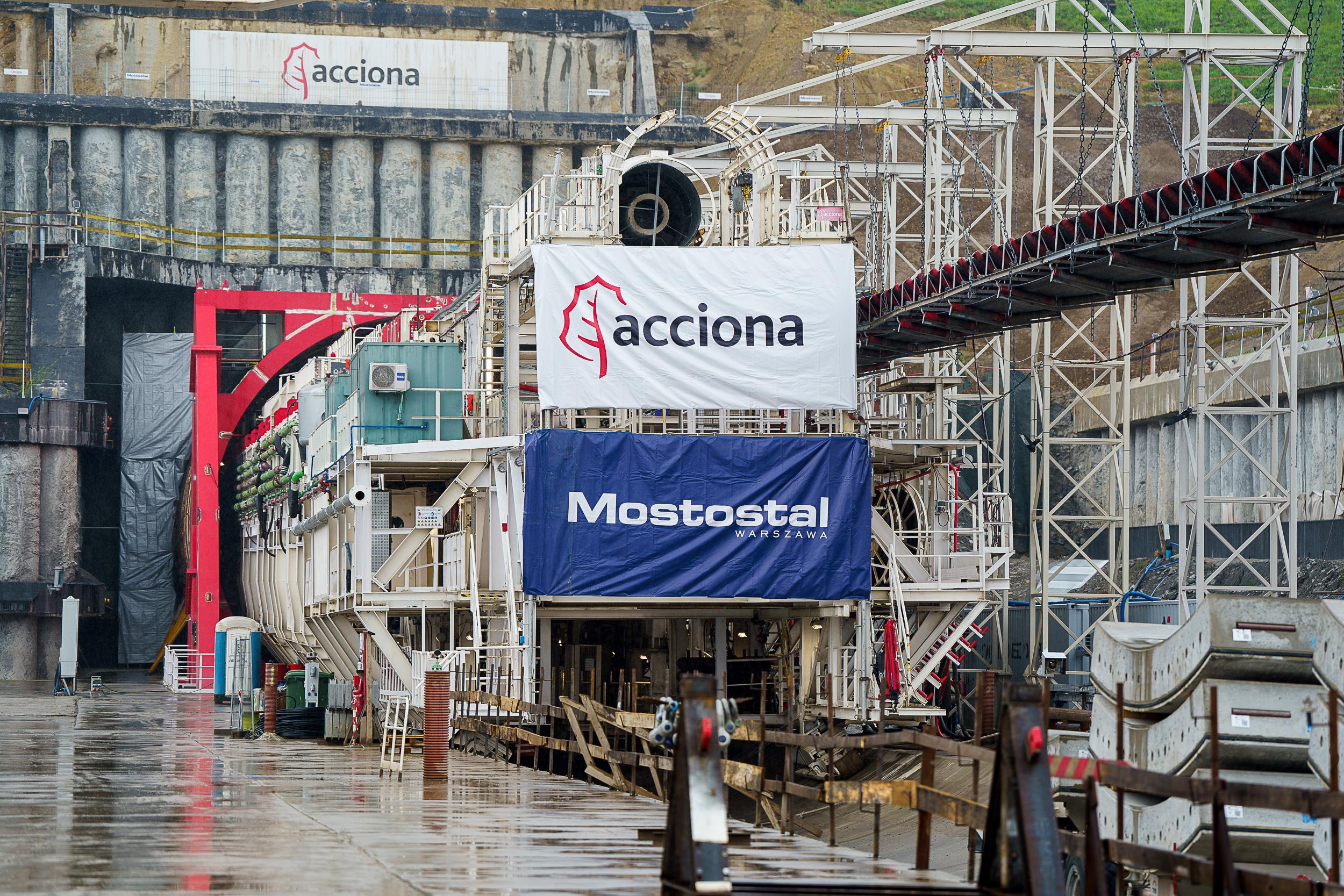

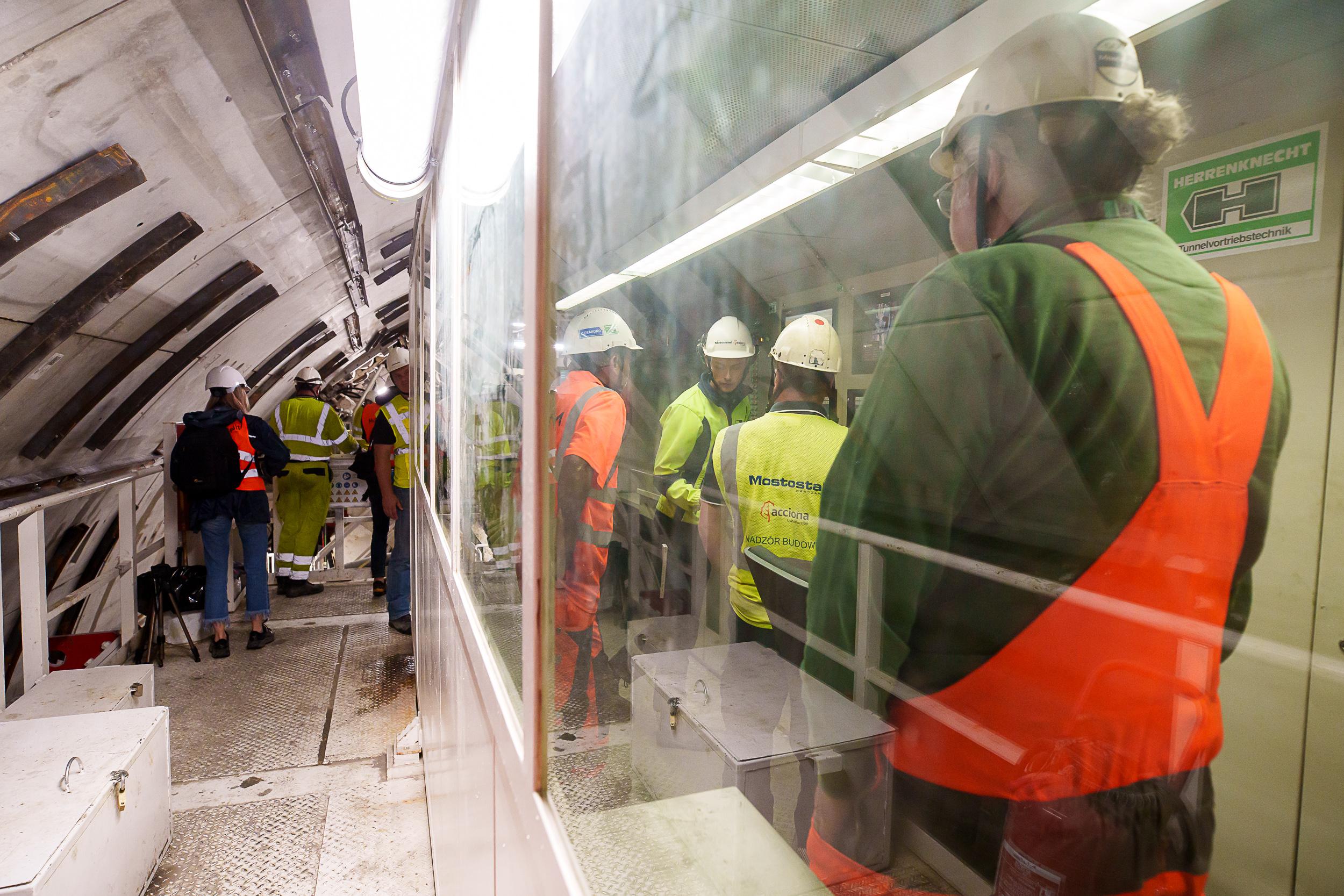

Maszna TBM będzie drążyć na głębokości ponad 100 metrów. Karpatka ma 112 metrów długości i 15 metrów szerokości. Jej waga to 4400 ton. Posiada napęd hydrauliczno-elektryczny i 12 silników, każdy o mocy 1 megawata.  Ważący 400 ton pierścień skrawający obraca się z prędkością do 3 obrotów na minutę oraz posiada 471 narzędzi służących do wiercenia. Czas potrzebny na wydrążenie jednej nawy tunelu to ok. 9 miesięcy (przy sprzyjających warunkach). Następnie maszyna zostanie odwrócona i rozpocznie drążenie kolejnej nawy tunelu. Czas potrzebny na odwrócenie maszyny to 3-4 miesiące.

W lipcu 2023 r. podczas próbnych pompowań mających na celu obniżenie zwierciadła wody na potrzeby drążenia tunelu maszyną TBM, stwierdzono ulatnianie się gazu. Gaz pojawił się w 2 z 44 otworów studziennych.

W celu zapewnienia bezpieczeństwa personelowi pracującemu na budowie, wykonawca wstrzymał prace związane z próbnym pompowaniem oraz wierceniem pozostałych studni. Przy użyciu odpowiedniego sprzętu potwierdzono  w pobranych próbkach gazu obecność metanu. Pobrano również próbki do badań laboratoryjnych, które również potwierdziły obecność metanu w wodzie. Warto również podkreślić, że występowanie gazu nie wstrzymało prac na S19. Na pozostałej części tego 10-kilometrowego odcinka cały czas trwały prace budowlane.

Od samego początku nad rozwiązaniem tego problemu pracował szeroki zespół specjalistów zarówno po stronie wykonawcy jak i inwestora, z którym współpracował zespół ekspertów z Akademii Górniczo-Hutniczej z Krakowa oraz Wyższy Urząd Górniczy w Katowicach oraz Okręgowy Urząd Górniczy w Krośnie.

W związku z wykryciem metanu koniecznie było odpowiednie przygotowanie maszyny TBM do pracy w warunkach metanowych. Po analizach przeprowadzonych przez ekspertów z zakresu górnictwa, w ramach doposażenia maszyny, konieczne było m.in. zamontowanie na maszynie systemu czujników wykrywających obecność metanu na etapie drążenia tunelu oraz montaż zmodyfikowanego systemu wentylacji o zwiększonej wydajności umożliwiającego przewietrzanie tunelu i niedopuszczenie do gromadzenia się metanu wewnątrz wyrobiska. Niezbędna była także wymiana części podzespołów na urządzenia mogące pracować w stwierdzonych warunkach.

Wszystkie te prace wynikają z zapisów unijnej dyrektywy ATEX odnoszącej się do urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej, która wymaga, by urządzenia i maszyny, które pracują w atmosferze grożącej zapalaniem lub wybuchem metanu, posiadały odpowiednie zabezpieczenia, przede wszystkim iskrobezpieczne.

Warto podkreślić, że proces drążenia tunelu podlega pod przepisy prawa geologicznego i górniczego, w związku z czym wykonawca opracował projekt wykonania tunelu w warunkach zagrożenia metanowego, który zyskał pozytywną opinię Komisji ds. zagrożeń w zakładach górniczych przy  Wyższym Urzędzie Górniczym w Katowicach. W dalszej kolejności został opracowany Dodatek nr 1 do planu ruchu zakładu drążenia tunelu T1. Dodatek ten w kwietniu br. zgodnie z przepisami prawa został zatwierdzony decyzją Dyrektora Okręgowego Urzędu Górniczego w Krośnie co formalnie umożliwia rozpoczęcie drążenia tunelu.

Uzyskanie decyzji administracyjnych, doposażenie maszyny TBM oraz pozytywne wyników testów i prób pozwoliły na rozpoczęcie pracy Karpatki.

Kontrakt realizuje konsorcjum firm Mostostal Warszawa S.A. i Acciona Construccion S.A. Umowę podpisano w lipcu 2020 roku, a w kwietniu 2022 r. rozpoczęły się roboty budowlane. Zakończenie prac planowane jest w styczniu 2028 r.

W ramach inwestycji powstanie węzeł Babica (węzeł typu trąbka) zlokalizowany w pobliżu skrzyżowania DK19 z DW988. Zakres prac obejmuje także budowę obiektów inżynierskich, w tym tunelu o długości 2,3 km, sześciu estakad, dwóch wiaduktów nad S19, bezkolizyjnego przejazdu nad linią kolejową w ciągu istniejącej DK19, trzech przejść dla zwierząt i jednego przejazdu pod S19.

W ramach umowy wybudowane zostanie również pierwsze w województwie podkarpackim Centrum Zarządzania Tunelem. Inwestycja obejmuje także budowę dwóch Miejsc Obsługi Podróżnych (MOP): MOP Lutoryż (kierunek Rzeszów i Barwinek) oraz dwóch lądowisk dla śmigłowców Lotniczego Pogotowia Ratunkowego (na MOP Lutoryż w kierunku Rzeszowa i przy Centrum Zarządzania Tunelem).

Aktualnie wykonawca prowadzi roboty we wszystkich branżach czyli drogowej, mostowej oraz tunelowej. W branży drogowej zaawansowanie prac wynosi 57 proc. Realizowane są roboty ziemne (wykopy i nasypy) oraz układane są warstwy konstrukcyjne na trasie głównej i dodatkowych jezdniach. Trwają prace mostowe, których zaawansowanie wynosi 76 proc. Najbardziej zaawansowane są roboty na estakadach w Racławówce, Mogielnicy i Lutoryżu, gdzie wykonano już ustroje nośne. Aktualnie trwają tam prace związane z wykonaniem wyposażenia obiektów. Portal południowy tunelu wykonany został w 100 proc., a portal północny w 80 proc. W zakładzie prefabrykacji kontynuowana jest produkcja prefabrykowanych segmentów obudowy tunelu.

Aktualne ogólne zaawansowanie robót to ok. 40 proc.

To kluczowy korytarz transportowy łączący Europę Północną i Południową. Na terenie Polski trasa będzie miała około 700 km długości. W skład szlaku drogowego Via Carpatia wchodzą odcinki dróg ekspresowych S61, S16 i S19 przebiegające przez teren pięciu województw - podlaskiego, warmińsko-mazurskiego, mazowieckiego, lubelskiego i podkarpackiego. 

W woj. podkarpackim S19 będzie miała docelowo długość ok. 169 km Aktualnie kierowcy korzystają już z 81,8 km tej trasy na odcinku Lasy Janowskie – Rzeszów Południe. Połączyliśmy nie tylko stolice województwa podkarpackiego i lubelskiego. Mieszkańcy Podkarpacia zyskali również szybkie połączenie z Warszawą poprzez S19 i S17, a kierowcy z woj. lubelskiego z autostradą A4. Kolejne 79,3 km trasy Via Carpatia są w realizacji, czyli w budowie, na etapie uzyskiwania decyzji ZRID lub opracowywania dokumentacji do ZRID. Dodatkowo, rozbudowywany o dodatkową jezdnię jest prawie 14-kilometrowy odcinek między węzłami Sokołów Małopolski Północ – Jasionka. Natomiast przed podpisaniem umowy jest ostatni odcinek S19 w naszym regionie, między Jawornikiem a Lutczą, którego częścią będzie najdłuższy tunel w naszym województwie, o długości prawie 3 km.  

Tak przedstawia się aktualny stan jej realizacji w naszym województwie:

• 81,8 km - oddane do ruchu (odcinki Lasy Janowskie – Rzeszów Południe),
• 79,3 km - w realizacji (w budowie: Rzeszów Południe – Babica, Babica – Jawornik, Krosno – Miejsce Piastowe, Miejsce Piastowe – Dukla i dobudowa drugiej jezdni Sokołów Małopolski Płn. – Jasionka oraz w systemie Projektuj i buduj: Lutcza – Domaradz, Domaradz – Krosno, Dukla – Barwinek),
• 5,2 km - w przygotowaniu (na etapie przetargu: Jawornik – Lutcza).
