Ćwiczenia w zakresie zagrożeń powodowanych instalacjami fotowoltaicznymi
25.02.2021
W dniu 23 lutego 2021 r. w Komendzie Powiatowej PSP w Świebodzinie dzięki uprzejmości przedstawicielom firmy OZEnergia sp. z o.o. z Kiełpina pod Zieloną Górą zorganizowano szkolenie dla strażaków ratowników tut. JRG w zakresie zagrożeń powodowanych instalacjami fotowoltaicznymi podczas pożarów i miejscowych zagrożeń.

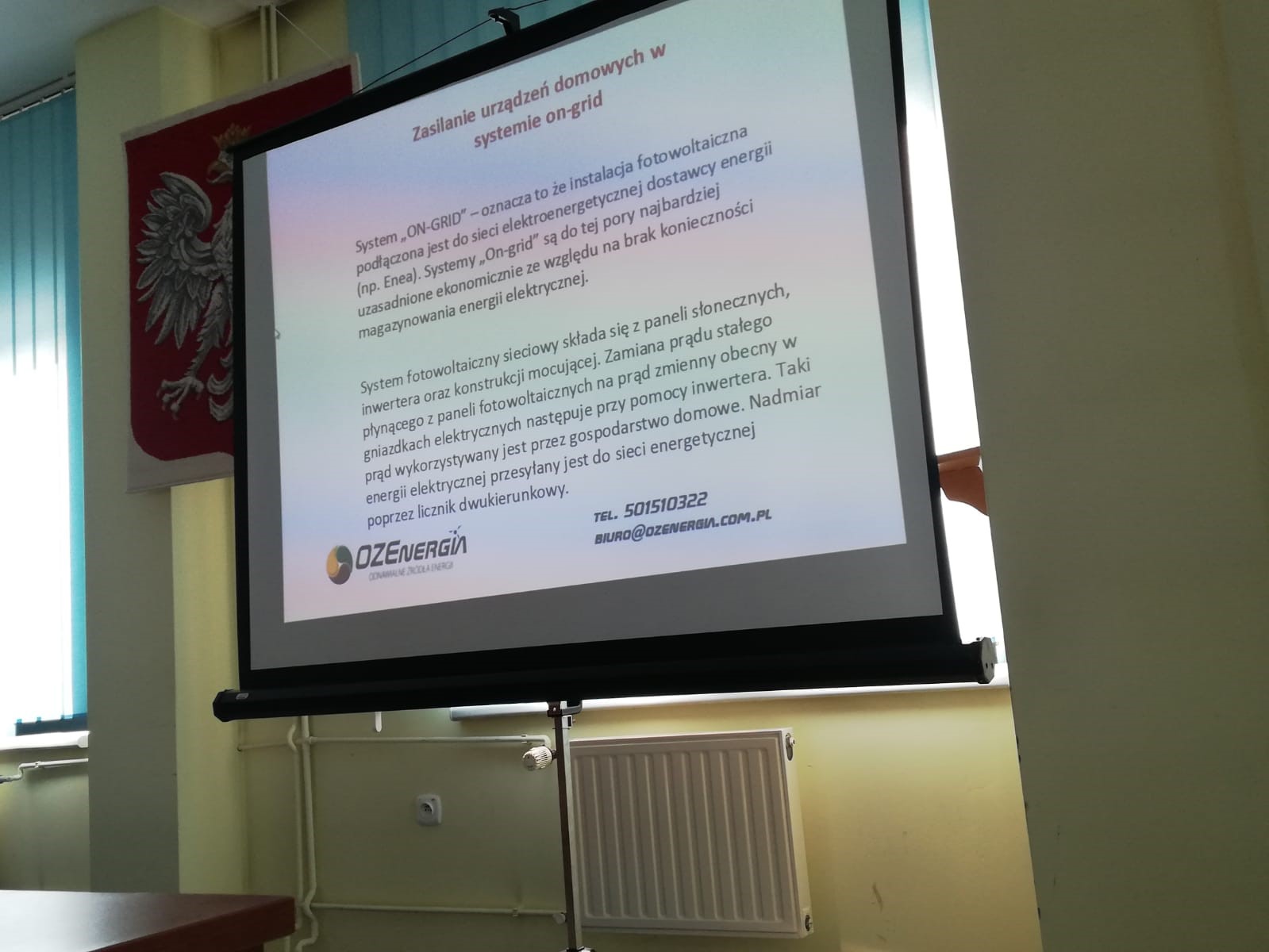

W trakcie szkolenia w części teoretycznej omówione zostały następujące kwestie:
1. Przedstawiono zagrożenia, jakie stwarza instalacja fotowoltaiczna:
a) zagrożenia porażeniem prądem elektrycznym,
b) zagrożenia pożaru,
c) zagrożenia związane z uszkodzeniem innych urządzeń elektrycznych w domu
2.Omówiono zagrożenie pożarowe w instalacji fotowoltaicznej:
a) powstawanie „hotspotów” w modułach fotowoltaicznych,
b) przegrzaniem lub łukiem elektrycznym, który może pojawić się w samym module fotowoltaicznym, na złączach lub w miejscu połączenia modułów fotowoltaicznych („combiner box”),
c) przegrzaniem lub łukiem elektrycznym uszkodzonej instalacji elektrycznej po stronie DC lub AC,
d) uszkodzeniem inwertera, itp.
3. Opisano cechy instalacji fotowoltaicznej:
a) jeśli moduły fotowoltaiczne są wystawione na działanie światła słonecznego, nie jest możliwe odłączenie napięcia od panelu fotowoltaicznego,
b) prąd zwarcia jest tylko nieznacznie wyższy niż prąd pracy w normalnych warunkach pracy, a wartość prądu, która zależy od natężenia padającego promieniowania słonecznego, waha się od zera do wartości maksymalnych,
c) wartość napięcia, która pojawia się w instalacji fotowoltaicznej, zmienia się w zależności od zmian temperatury i padającego promieniowania słonecznego, może się zmieniać o setki woltów w ciągu dnia.
4. Omówiono pracę paneli fotowoltaicznych
5. Zaprezentowano systemy ochrony powszechnie stosowane w instalacjach fotowoltaicznych
6. Przedstawiono postępowanie w przypadku uszkodzenia instalacji fotowoltaicznej,
7. Opisano oznakowanie Systemów fotowoltaicznych
8. Omówiono falowniki oraz osprzęt zabezpieczający instalacji fotowoltaicznej

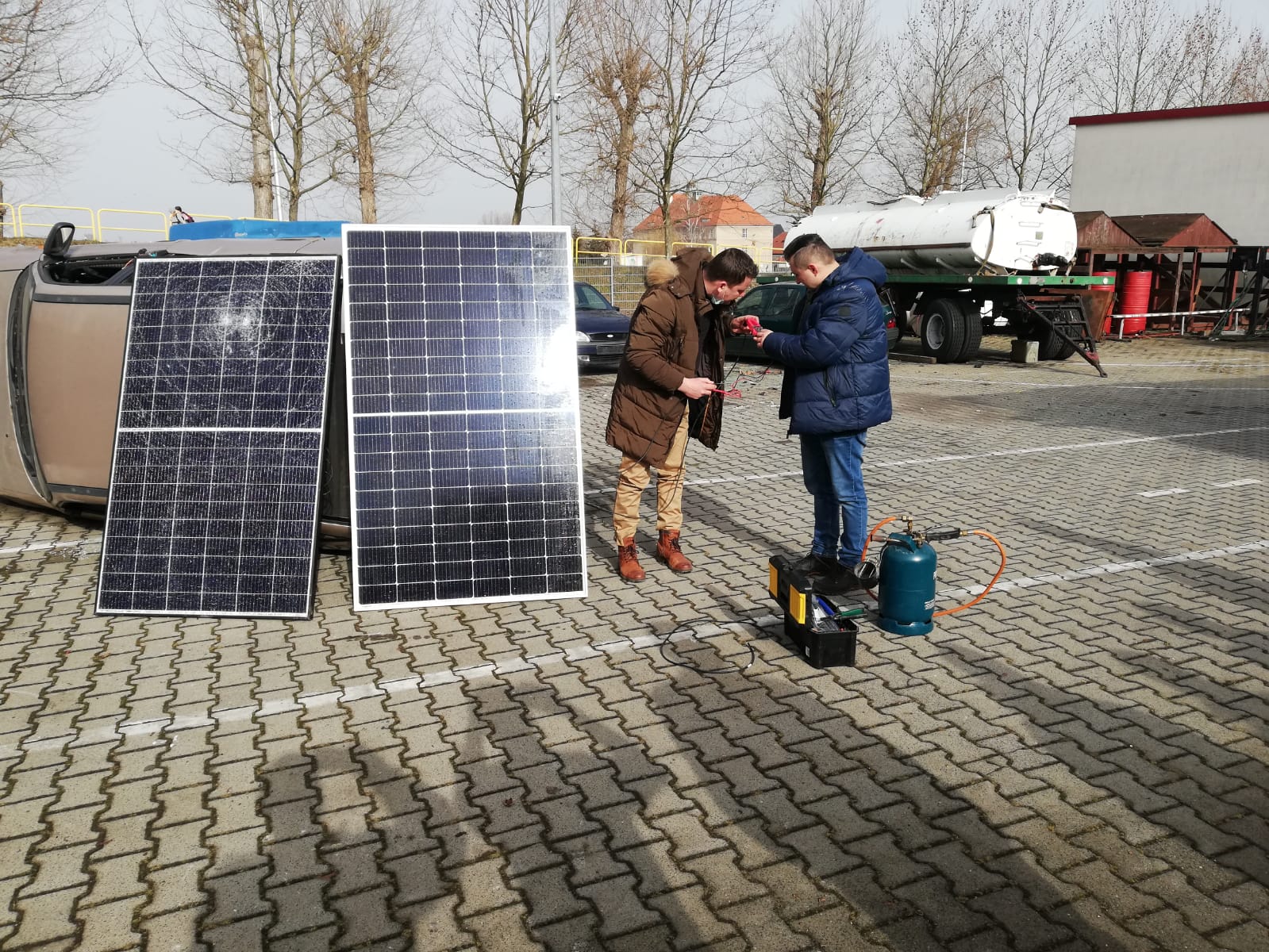

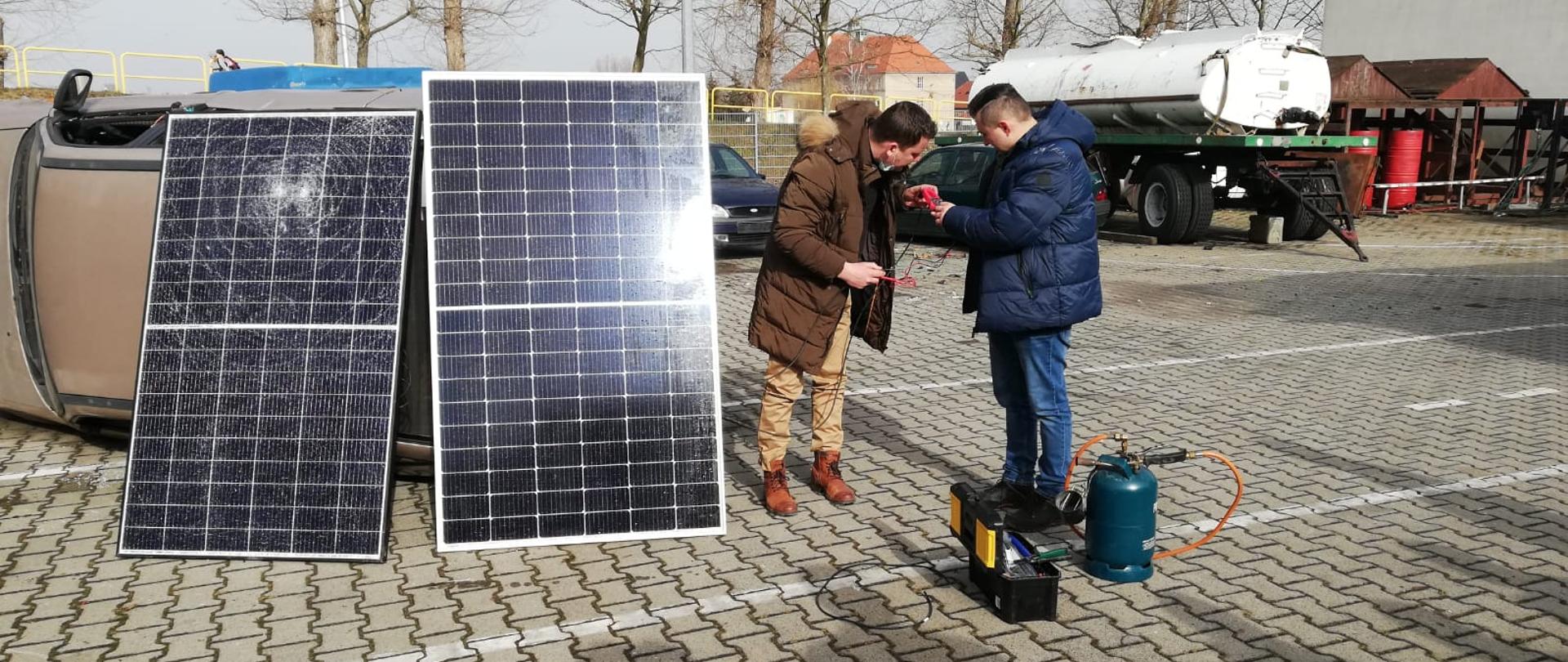

W części praktycznej szkolenia, które przeprowadzono na placu wewnętrznym JRG praktycznie zmierzono napięcia paneli fotowoltaicznych, następnie dokonywano pomiarów tych napięć po ingerencji w strukturę paneli za pomocą:
- otwartego ognia,

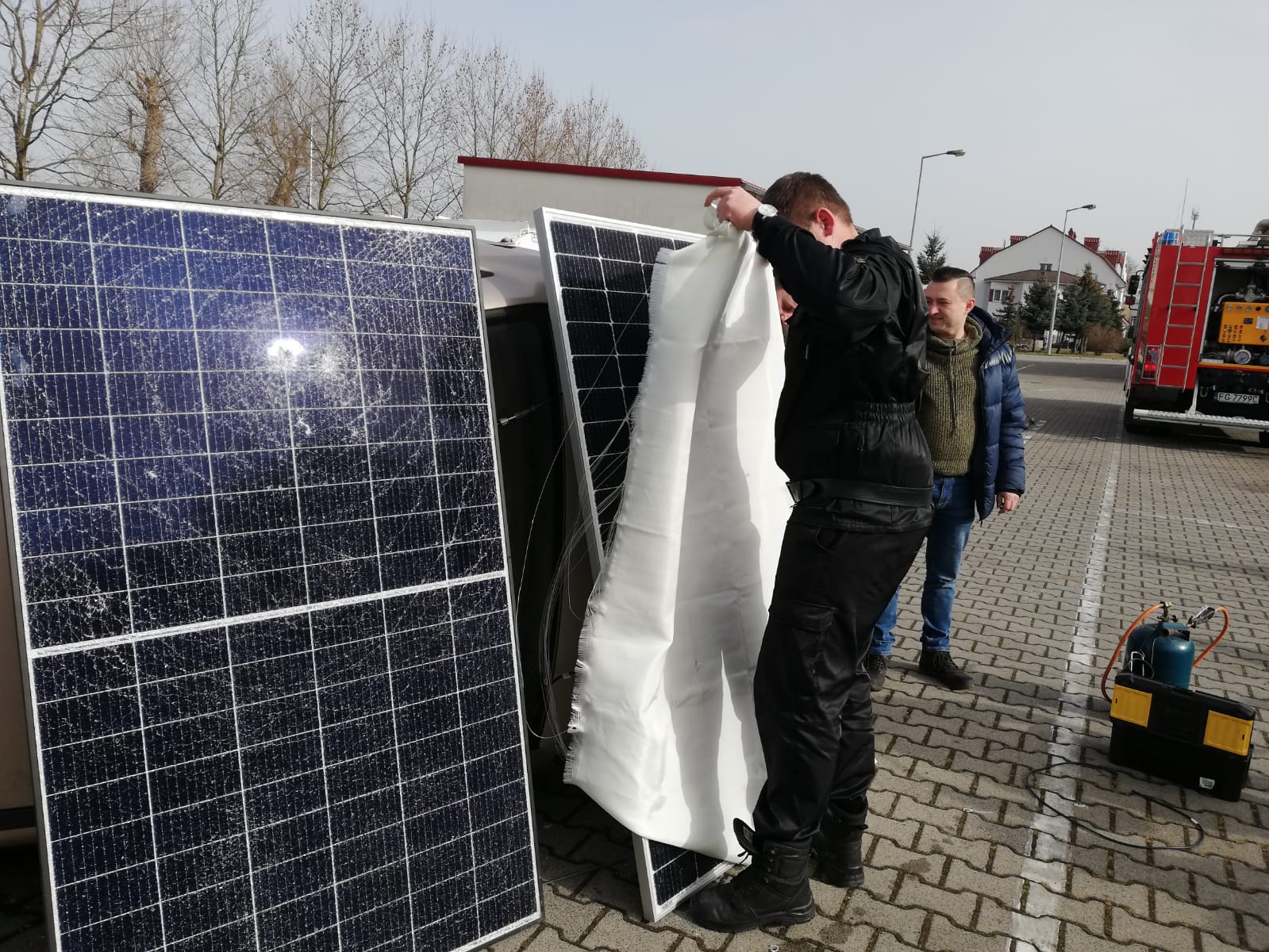

- sztucznej przesłony – koc, mata,
- sprzętu burzącego – sukcesywne mechaniczne niszczenie ogniw krzemowych panelu.
W trakcie tej części zajęć w sposób praktyczny ratownicy dowiedzieli się, że nawet znacznie uszkodzony a wręcz zniszczony panel stanowić może realne zagrożenia porażenia prądem elektrycznym.
W zajęciach uczestniczyli dowódcy wszystkich szczebli, oraz zainteresowani strażacy systemu zmianowego (lista obecności w załączeniu).
Zajęcia teoretyczne i praktyczne zrealizowano z zachowaniem reżimu sanitarnego.
[Informację sporządził: st. kpt. mgr inż. Tomasz Domański]
