Aktywny Koherentny Spektrometr Dyspersyjny
W projekcie VIGO Photonics opracował zintegrowany moduł optoelektroniczny detektora przeznaczony do koherentnego spektrofotometru dyspersyjnego
Tytuł projektu
Aktywny Koherentny Spektrometr Dyspersyjny
Nazwa Beneficjenta/Beneficjentów
Vigo Photonics S.A., Mirico LTD, Alpes Lasers SA
Nazwa programu
Programy międzynarodowe
Konkurs
Eurostarrs-2
Wartość projektu
Całkowity koszt projektu: 1 564 125,92 PLN (NCBR) / 1 884 682 EUR (EU) w tym Vigo Photonics SA 1.564.125,93zł / 364 250,00 EUR
Wartość dofinansowania
782.062,97 ZŁ / 182.125,00 EUR
Okres realizacji projektu
od 01.01.2018 r. do 28.02.2020 r.
Zobacz efekt naszej pracy

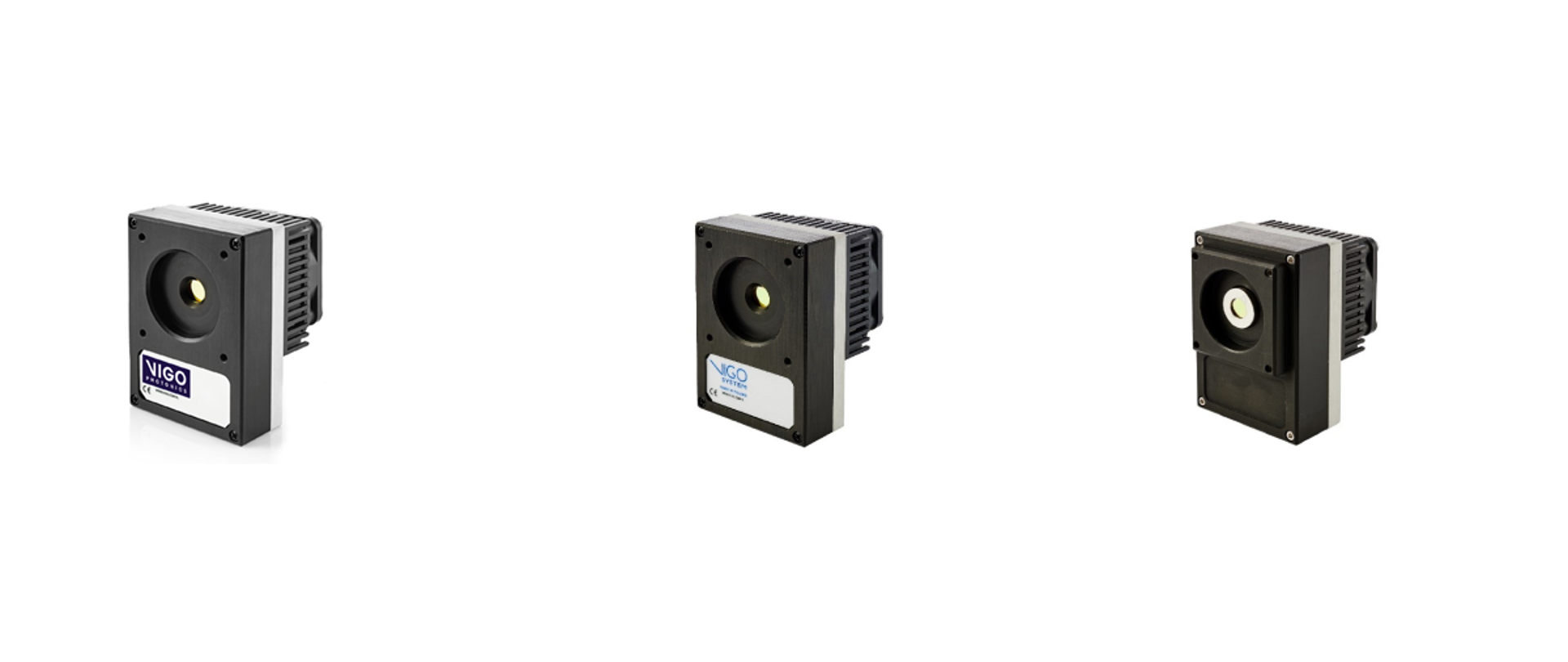

Projekt Accords zakończył się dla firmy Vigo Photonics S.A. sukcesem, gdyż zmodernizowano technologię pozycjonowania struktury detekcyjnej i przedwzmacniacza w hermetycznej obudowie oraz testowana ich parametrów optoelektrycznych. Do produkcji wdrożono następujące zintegrowane moduły optoelektroniczne:
Moduł serii UHSM-10.6

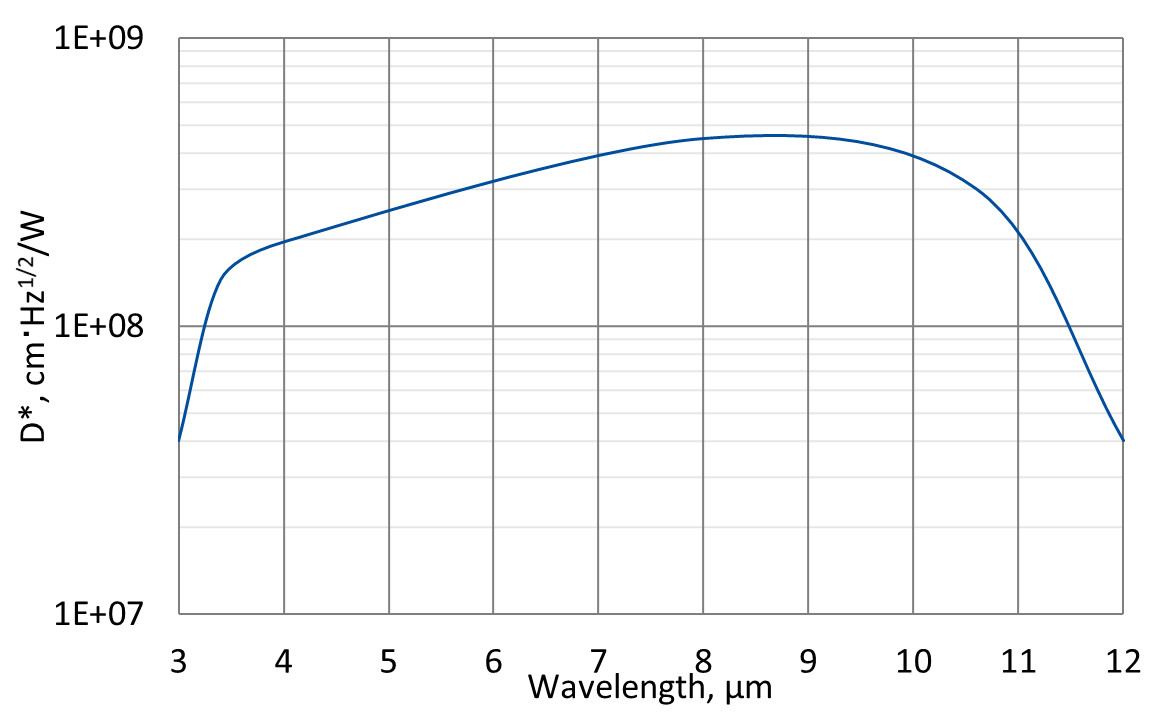

Moduł detekcji podczerwieni z fotodiodą o wysokiej detekcyjności D* (≥4.5·108 cm·Hz1/2/W) na zakres 3.0 – 12.0
µm i opartej na technologii HgCdTe, która została spozycjonowana z szerokopasmowym ultraszybkim (≥1GHz), liniowym,
dopasowanym impedancyjnie przedwzmacniaczem transimpedancyjnym.

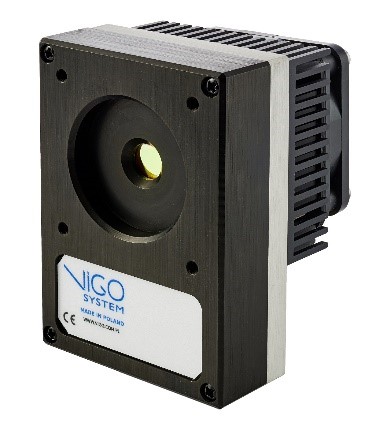

Moduł serii UHSM-I-10.6

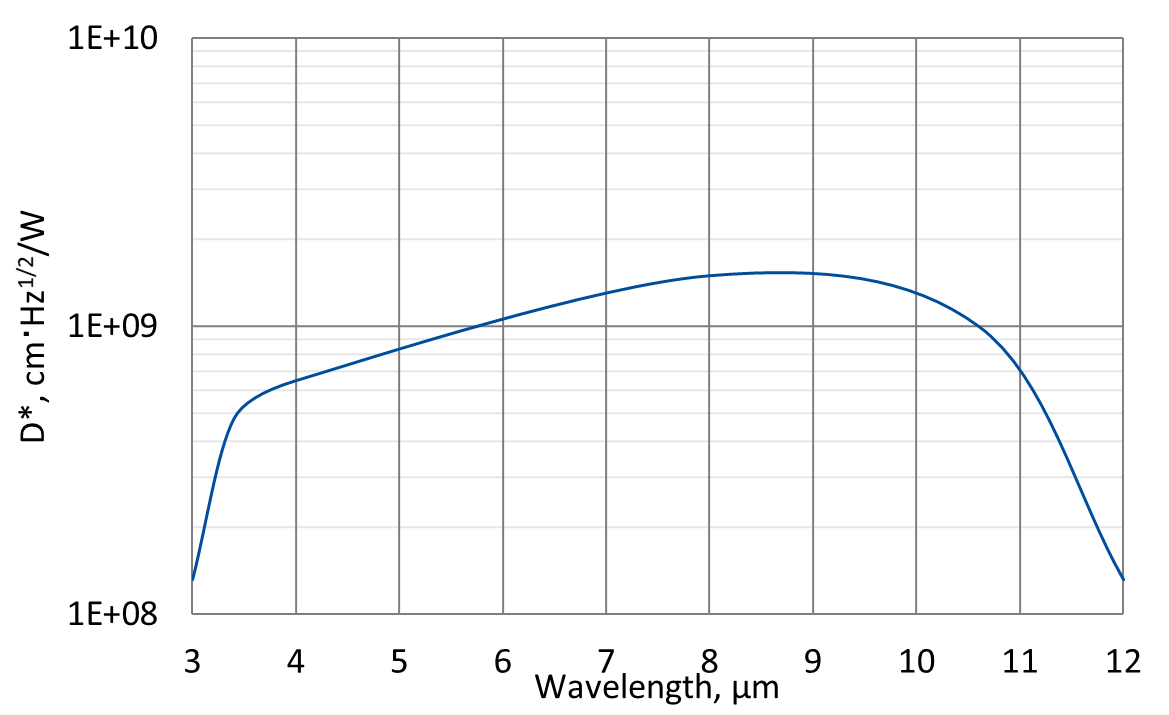

Moduł detekcji podczerwieni z fotodiodą z immersją optyczną o wysokiej detekcyjności D* (≥1.5·109 cm·Hz1/2/W) na
zakres 3.0 – 12.0 µm i opartej na technologii HgCdTe, która została spozycjonowana z szerokopasmowym ultraszybkim
(≥700MHz), liniowym, dopasowanym impedancyjnie przedwzmacniaczem transimpedancyjnym.

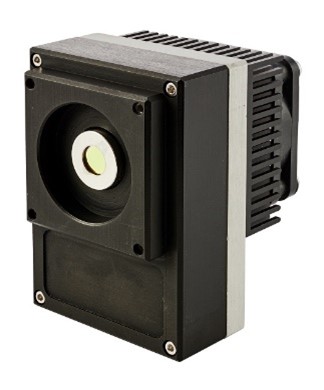

Moduł UM-I-10.6

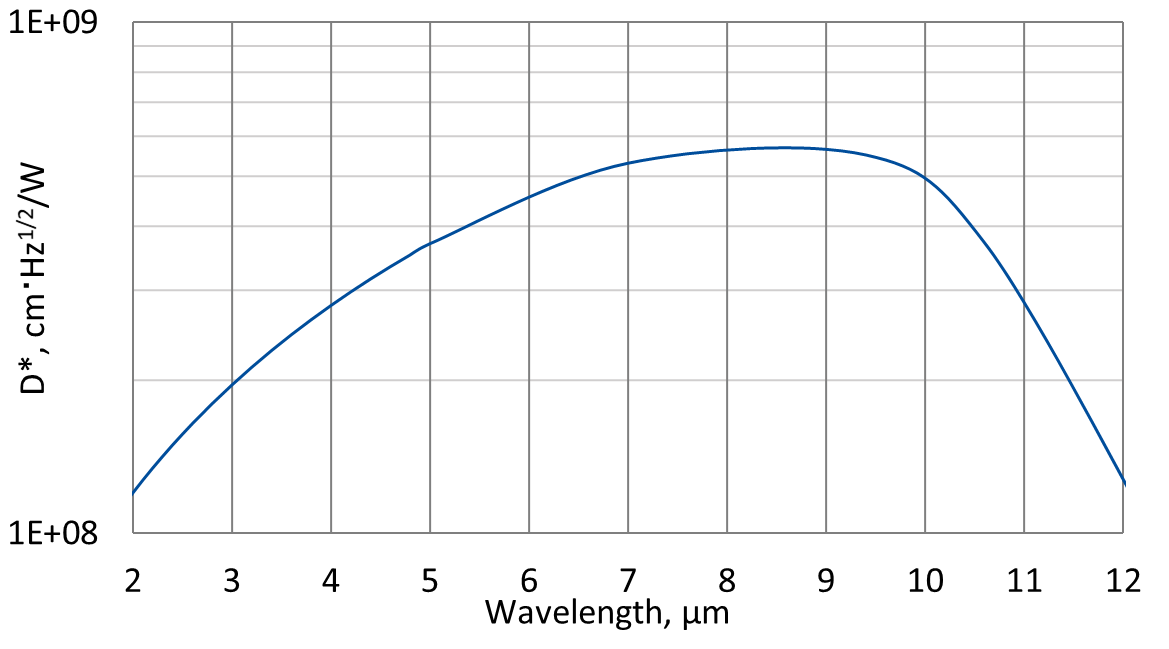

Moduł detekcji podczerwieni z wielozłączowym fotonowym detektorem fotowoltaicznym z immersją optyczną o detekcyjności D*
(≥5.5·108 cm·Hz1/2/W) na zakres 2.0 – 12.0 µm opartym na technologii HgCdTe spozycjonowanym z szerokopasmowym
szybkim (≥100MHz), liniowym, dopasowanym impedancyjnie przedwzmacniaczem transimpedancyjnym.
Na naszej stronie zamieszczono podstawowe informację związane z projektem Accords: https://vigo.com.pl/o-nas/projekty-badawcze/eurostars/accords/
Jaki problem rozwiązuje nasz projekt?
W projekcie VIGO Photonics opracował zintegrowany moduł optoelektroniczny detektora przeznaczony do koherentnego spektrofotometru dyspersyjnego. Zadanie wymagało modyfikacji dotychczasowej technologii montażu w której najważniejsze było opracowanie technologii pozycjonowania struktury detekcyjnej i przedwzmacniacza transimpedancyjnego w jednej obudowie a także testowania samego detektora oraz całego modułu detekcyjnego. Wynikiem realizacji projektu było opracowanie zintegrowanego modułu optoelektronicznego detektora w hermetycznej obudowie przeznaczony do koherentnego spektrometru dyspersyjnego, opracowanego przez partnerów zagranicznych w ramach swojej części międzynarodowego projektu Accords (Alpes Lasers SA i Mirico LTD). Zdolność wykrywania niewielkich ilości gazów przez taki spektrometr w przemyśle petrochemicznym przyczyni się do zmniejszenia ryzyka zanieczyszczeń środowiska w wyniku awarii a tym samym poprawy bezpieczeństwa instalacji jak i do poprawy ochrony środowiska naturalnego. Wdrożony do produkcji optoelektryczny moduł detekcyjny wraz ze zintegrowanym, szybkim ~1GHz, liniowym, dopasowany impedancyjnie przedwzmacniaczem transimpedancyjnym stał się częścią portfolio VIGO i jako nowy produkt został wprowadzony na rynek.
Kto korzysta/skorzysta z wyników projektu?
Niewidzialne promieniowanie podczerwone jest intensywnie emitowane przez wszystkie otaczające nas obiekty. Zawiera kompleksowe informacje o obiektach, które emitują, propagują, pochłaniają i odbijają - geometrię tych obiektów, ich temperaturę, skład chemiczny i wiele innych właściwości. W wielu zastosowaniach wykorzystywane są lasery Alpes Lasers SA i detektory VIGO System S.A. np. analizatory gazów i substancji chemicznych, łączność optyczna w otwartej przestrzeni, laserowa spektroskopia. Ich przeznaczenie to np.: monitorowanie i kontrola emisyjności silników, ocena jakości paliw, zastosowania w medycynie np. do analizy oddechu, badanie czystości powietrza. W Aktywnym Koherentnym Spektrometrze Dyspersyjnym będącym rezultatem tego projektu firma Mirico LTD zastosowała lasery Alpes Lasers SA i detektory VIGO Photonics S.A. Produkowane detektory oraz moduły przeznaczona są na rynek zagraniczny w tym do USA, Unii Europejskiej, Chin, Japonii i innych krajów. Dzięki nawiązanej współpracy z partnerami zagranicznymi uzyskano wzrost międzynarodowej konkurencyjności nauki polskiej.
