Znaki ostrzegawcze stosowane w ochronie radiologicznej

Symbol promieniowania jonizującego

Znak ostrzegawczy do oznakowania pojazdów przewożących źródła promieniotwórcze



Znaki ostrzegawcze do oznakowania stref zagrożenia

Znaki ostrzegawcze do oznakowania terenu kontrolowanego

Znaki ostrzegawcze do oznakowania terenu nadzorowanego

Tablice informacyjne

Ilustracja przedstawia wzór tablicy informacyjnej. Tablica zawiera symbol promieniowania jonizującego, tzw. koniczynkę oraz instrukcję jej opracowania. W środku znajduje się koło o promieniu 5 mm, a wokół niego umieszczone są trzy wycinki pierścienia o średnicy wewnętrznej 7,5 mmi zewnętrznej 25 mm. Każdy z wycinków obejmuje kąt 60 stopni, kąt między wycinkami również wynosi 60 stopni. Symbol w kolorze czerwonym umieszczony jest w kwadratowym, żółtym polu o boku 70 mm. Pole umieszczone jest w białym prostokącie o wymiarach 250 na 100 mm w taki sposób, że środek żółtego kwadratu znajduje się w odległości 50 mm od krawędzi białego prostokąta.



Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni klasy Z. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Pracownia Klasy Z".

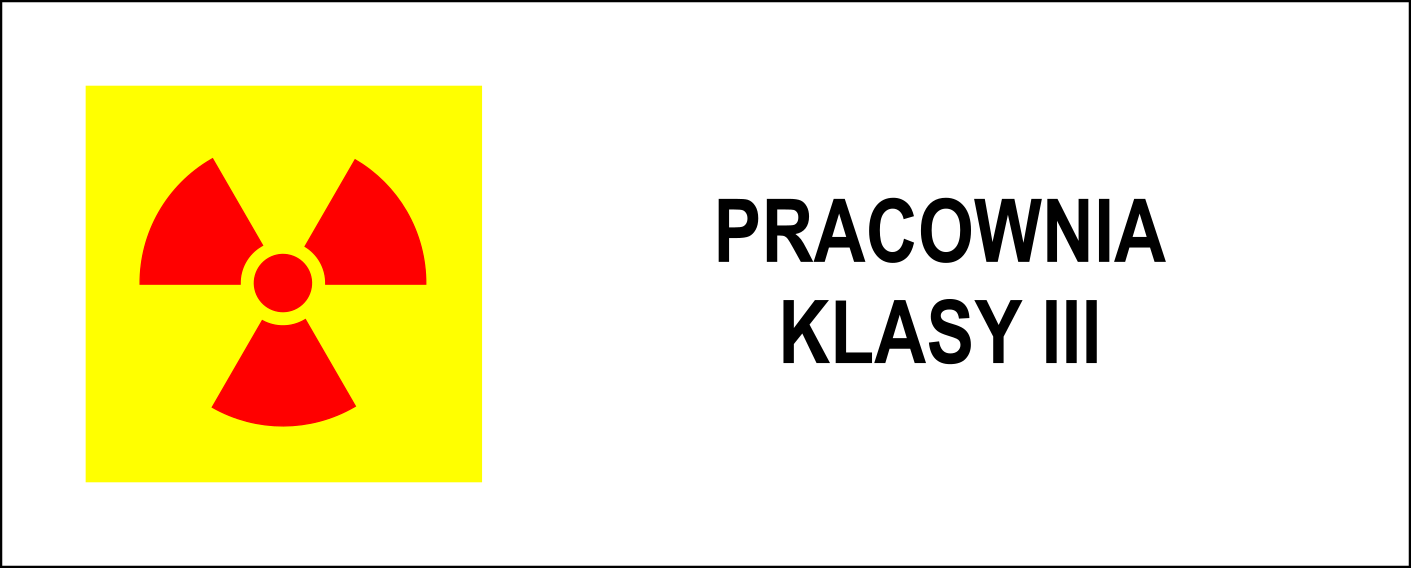

Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni klasy I. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Pracownia Klasy III".

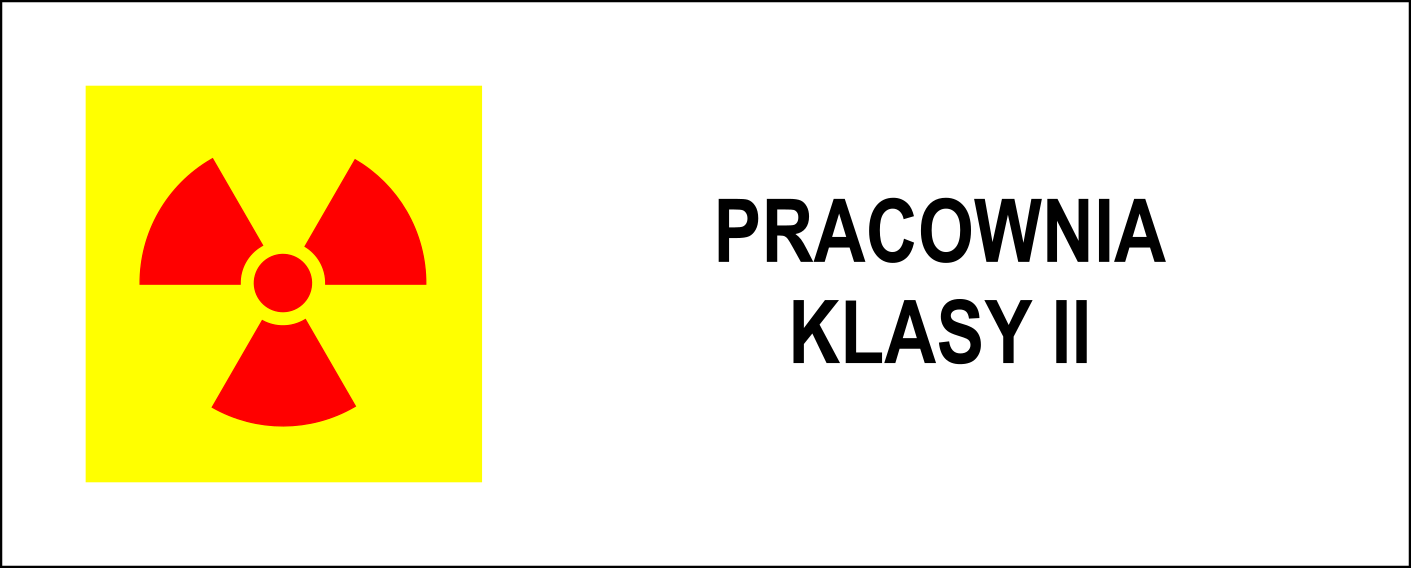

Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni klasy II. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Pracownia Klasy II".



Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni klasy III. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Pracownia Klasy I"

Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni akceleratorowej. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czarnym na żółtym tle. Z prawej strony napis "Pracownia akceleratorowa".



Ilustracja przedstawia wzór tablicy informacyjnej dla Pracowni rentgenowskiej. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czarnym na żółtym tle. Z prawej strony napis "Pracownia rentgenowska".

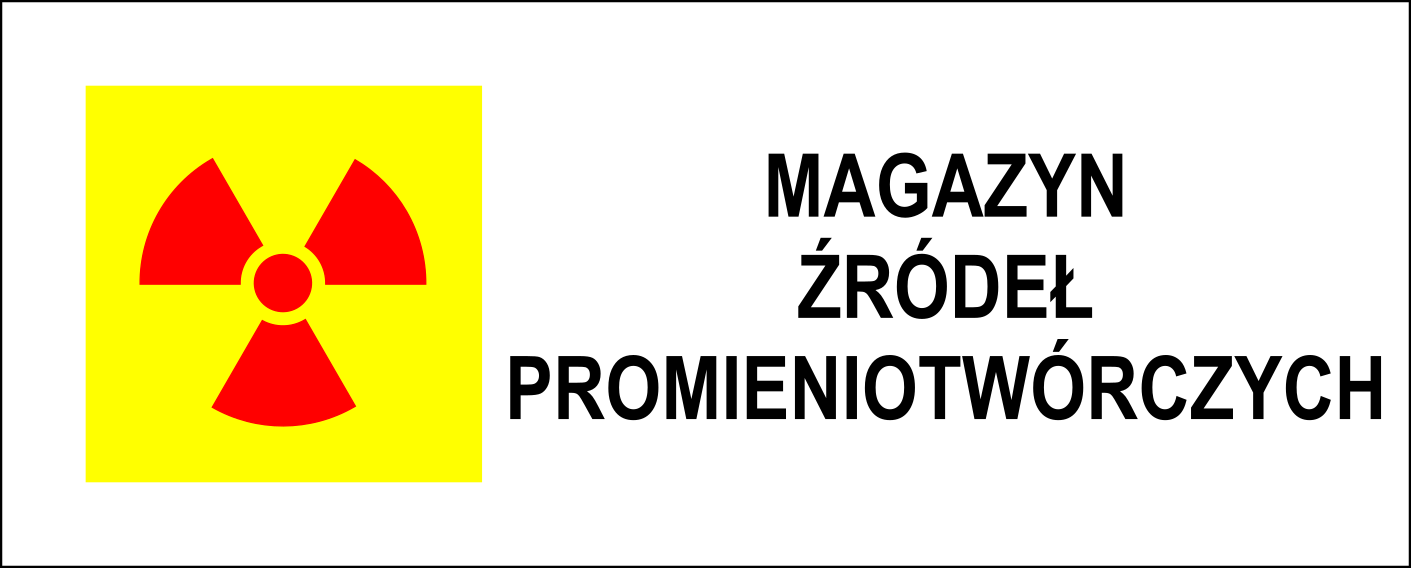

Ilustracja przedstawia wzór tablicy informacyjnej dla magazynu źródeł promieniotwórczych. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Magazyn źródeł promieniotwórczych".

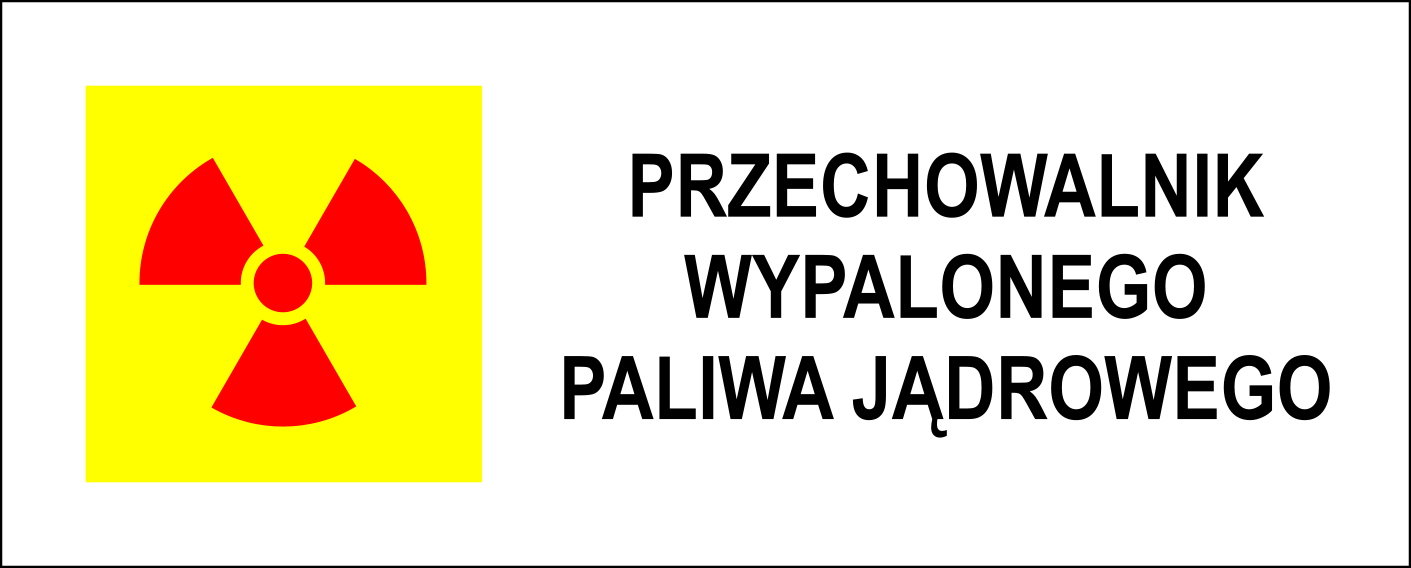

Ilustracja przedstawia wzór tablicy informacyjnej dla przechowalnika wypalonego paliwa jądrowego. Na tablicy z lewej symbol promieniowania (tzw. koniczynka) w kolorze czerwonym na żółtym tle. Z prawej strony napis "Przechowalnik wypalonego paliwa".

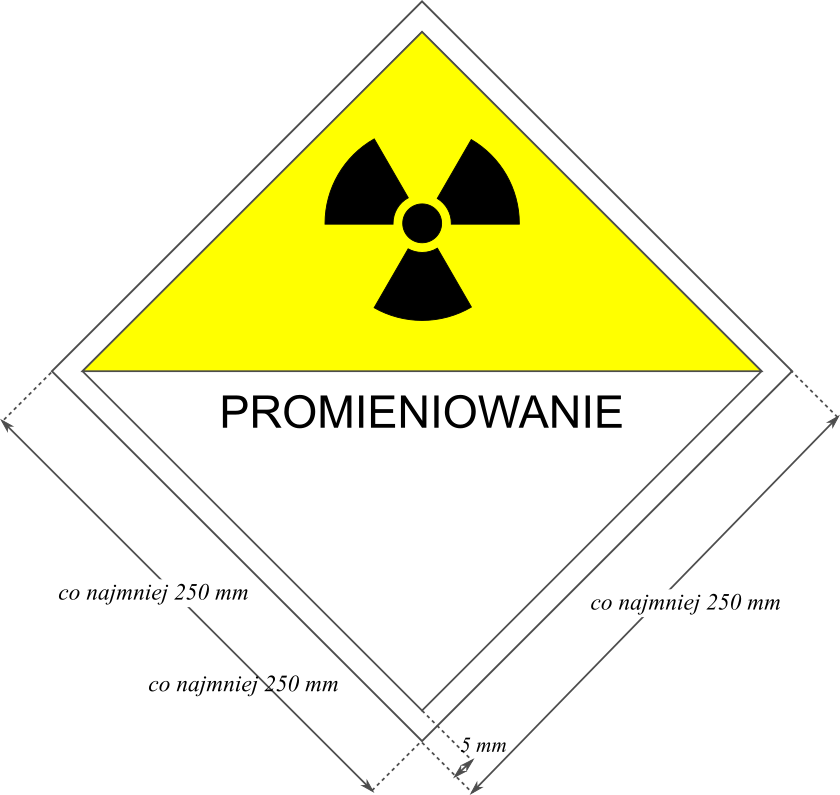

Znak ostrzegawczy do oznakowania pojazdów przewożących źródła promieniotwórcze

Znak ostrzegawczy do oznakowania pojazdów przewożących źródła promieniotwórcze



Znaki ostrzegawcze do oznakowania przesyłek ze źródłami promieniotwórczymi

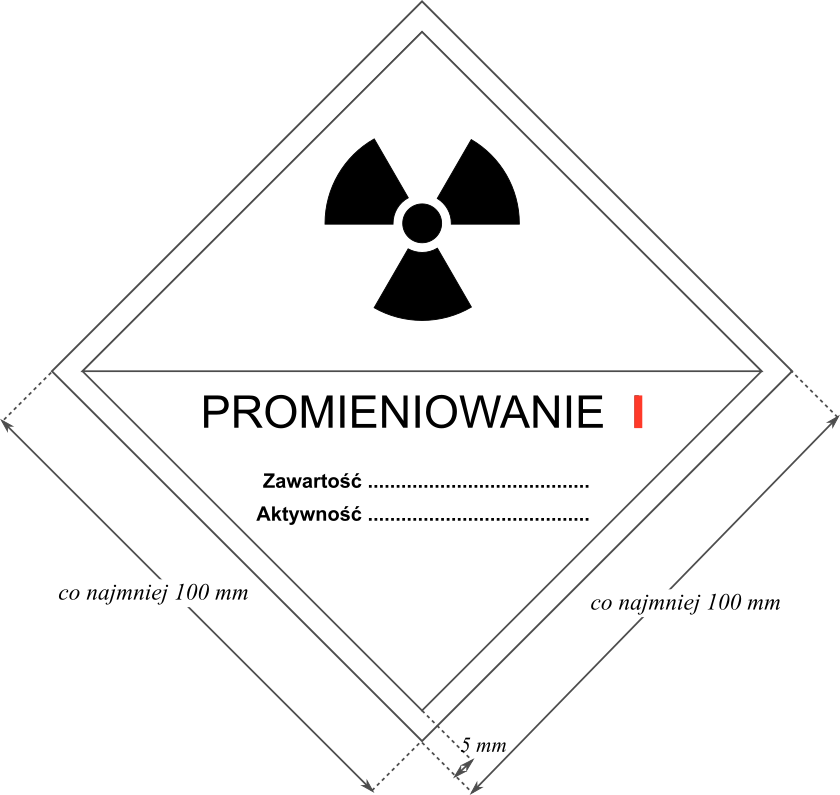

Wzór tablicy informacyjnej dla przesyłki ze źródłem promieniotwórczym

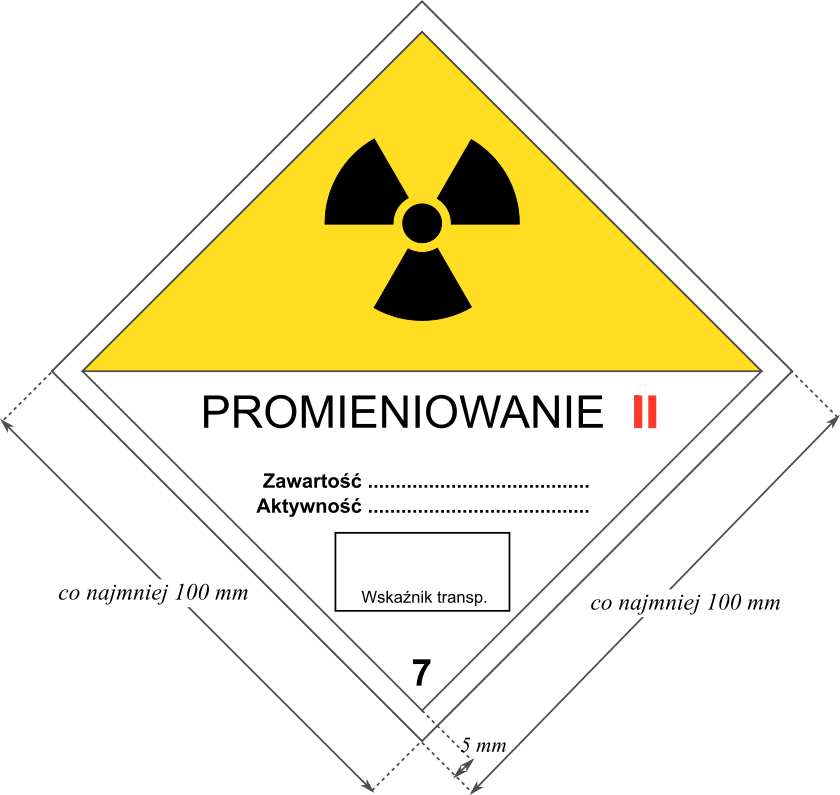

Wzór tablicy informacyjnej dla przesyłki ze źródłem promieniotwórczym

Wzór tablicy informacyjnej dla przesyłki ze źródłem promieniotwórczym
