Model Architektury Informacyjnej Państwa (Model AIP) to model architektoniczny systemów informacyjnych państwa (obiekty, atrybuty, relacje) ujęty w szczególności w warstwach prawnej, organizacyjnej, semantycznej i technicznej. Model AIP jest przechowywany w Repozytorium Architektury Informacyjnej Państwa.

Do opracowania Modelu AIP wykorzystane zostały warstwy architektoniczne European Interoperability Reference Architecture (EIRA).

Warstwy te są powiązane z domenami ram architektonicznych TOGAF. W opracowaniu Modelu AIP wykorzystano także elementy podejścia „Dynamic Enterprise Architecture” („Dynamic Enterprise Architecture  - How to Make It Work”, autorzy: Roel Wagter, Martin van den Berg, Joost Luijpers, Marlies van Steenbergen, 2005).

Metodyka TOGAF definiuje ramy architektoniczne pozwalające na opisanie architektury korporacyjnej danej organizacji w czterech domenach:

• Domena biznesowa – zawierająca opis strategii biznesowej,  struktury organizacyjnej, procesów biznesowych, funkcji biznesowych, usług biznesowych oraz obiektów biznesowych;
• Domena danych – zawierająca opis obiektów danych na poziomie konceptualnym oraz logicznym - z uwzględnieniem źródeł danych oraz ich przepływów;
• Domena aplikacji – uwzględnia elementy reprezentujące komponenty aplikacyjne, funkcje aplikacji oraz usługi aplikacji;
• Domena technologiczna – zawiera opis infrastruktury pod kątem oprogramowania oraz sprzętu wspierającego funkcjonowanie systemów informatycznych.

Powyższe domeny wykorzystane zostały przez Komisję Europejską do opracowania metody opisu i modelowania Europejskiej Referencyjnej Architektury Interoperacyjności (European Interoperability Reference Architecture, EIRA). W związku z tym, iż metoda ta jest metodą rekomendowaną wszystkim krajom członkowskim, została ona zaadoptowana do opracowania Metamodelu Architektury Informacyjnej Państwa.

Metamodel Architektury Informacyjnej Państwa (Metamodel AIP)  to model opisujący zakres, strukturę oraz sposób tworzenia i rozwoju Modelu AIP.

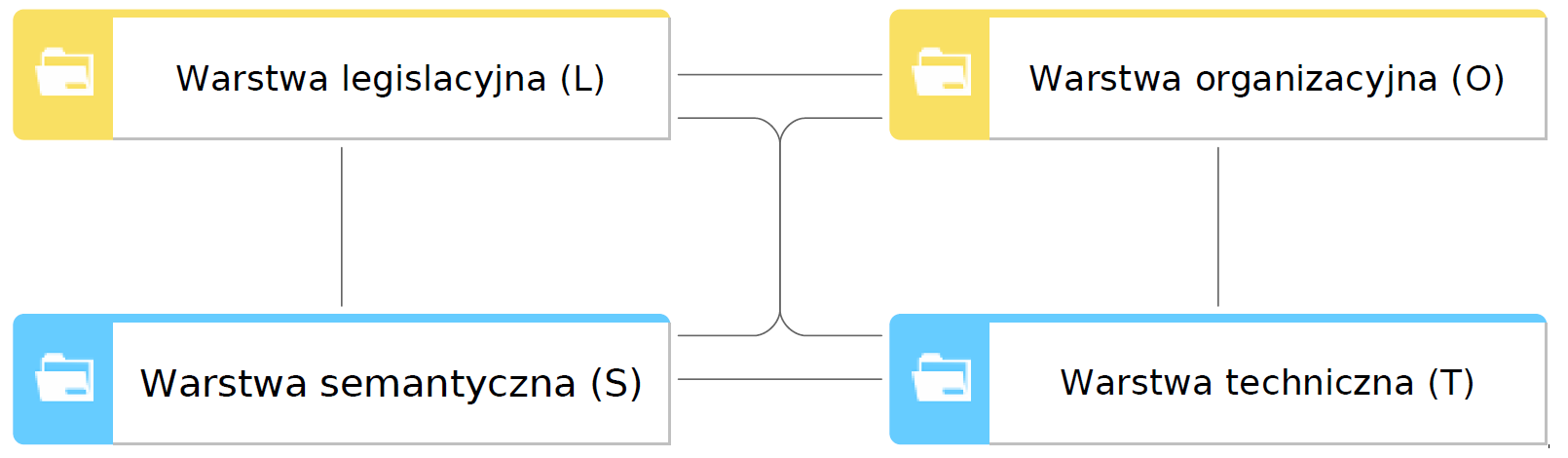

Model bazujący na EIRA składa się z czterech warstw:

• Warstwa legislacyjna – w skład której wchodzą obiekty biznesowe reprezentujące Ustawy, Rozporządzenia, Polityki oraz Standardy;
• Warstwa organizacyjna – zawierająca opis struktury organizacyjnej, procesów biznesowych, funkcji oraz usług biznesowych;
• Warstwa semantyczna - zawierająca opis obiektów danych na poziomie konceptualnym i logicznym - z uwzględnieniem źródeł danych oraz ich przepływów pomiędzy komponentami aplikacyjnym;
• Warstwa techniczna – opisująca zarówno komponenty aplikacyjne wraz z ich usługami, jak i elementy infrastruktury (ze względu na założenia AIP elementy infrastruktury nie zostały uwzględnione w Metamodelu AIP).

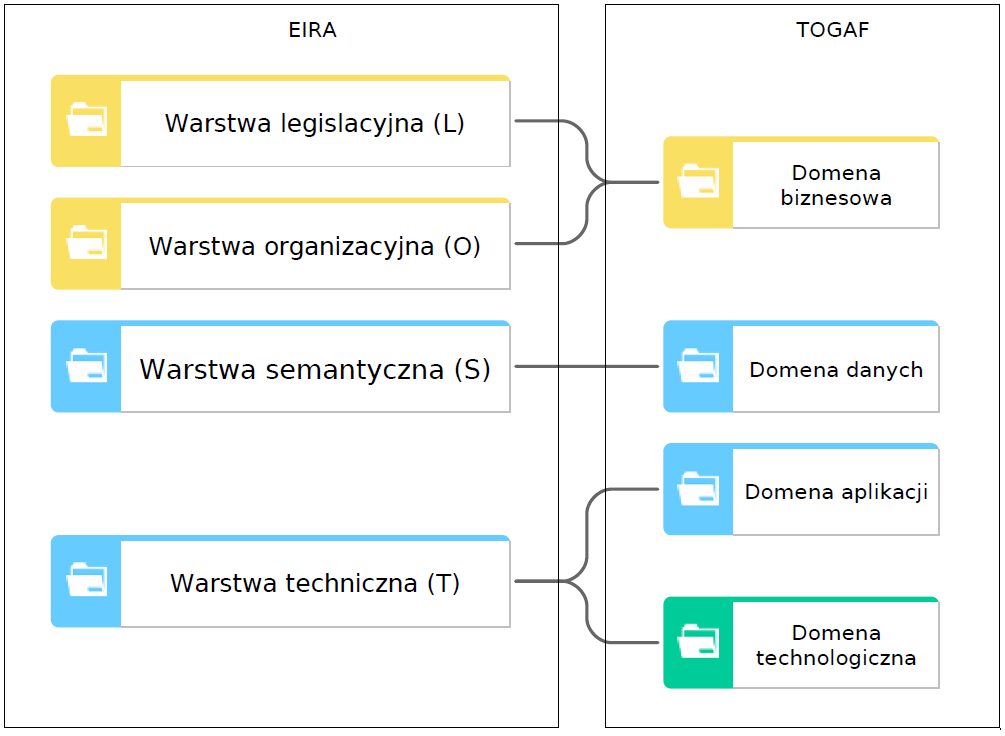

 Pomiędzy warstwami architektonicznymi EIRA a domenami TOGAF zachodzą następujące powiązania:

• Domena Biznesowa TOGAF obejmuje dwie warstwy EIRA: Legislacyjną oraz Organizacyjną;
• Domena Danych TOGAF obejmuje warstwę Semantyczną EIRA;
• Domeny Aplikacji oraz Technologii TOGAF zawierają się w jednej warstwie Technicznej EIRA.
